CAPPA -SISTEMA DI DEPURAZIONE FUMI MINI-15

Codice prodotto CAPPA-MINI-BFSM15

Sistema di depurazione Fumi tipo CAPPA-MINI-15 composto da:

1. CAPPA  AD IMBUTO IN ACCIAO INOX SATINATO

Caratteristiche Tecniche:

• larghezza 1000 mm
• profondita 500 mm
• altezza 500 mm (600 con innesto tubo)
• diametro innesto tubo 196 mm
• lunghezza innesto tubo 100 mm
• peso cappa 12 kg
• non dotata di illuminazione (a richiesta)
• non dotata di prefiltro(a richiesta)
• Prodotto in Italia

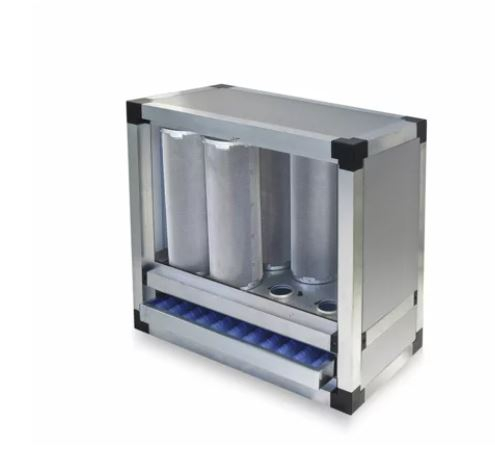

1.  DEPURATORE SENZA VENTOLA IN CASSONE CON SISTEMA G4 PREFILTRAZIONE E 8 CARTUCCE A CARBONI ATTIVI .

Caratteristiche Tecniche :

• Montaggio a parete
• Portata 1700 MT 3/H
• Aspirazione Fumi di temperatura Massima 70° c.
• Prefiltraggio con filtro classe G4 ondulato rimovibile
• Classe Pre-Filtraggio G4 (EN779:2012)Am_>90%
• Filtraggio/Depurazione con 1 Batteria di 8 filtri di tipo a cartuccia a carboni attivi rimovibili
• Quantità filtri a cartuccia 8
• Dimensioni Cartucce 140x70x400h mm con dimensioni della piastra PCG 1/8" 307X610X48 MM
• Struttura Cassone in Profilati di Alluminio P40 Ccon angoli in naylon. Le facce del Cassone così ottenuto sono a sandwich , di spessore 25 mm, costituito da lamiera in alluminio di spessore 0.5 mm e schiuma poliuretanica di riempimento tra le lamierestesse.
• Staffe per montaggio a parete non comprese (a richiesta)
• Peso 50 kg
• Prodotto in ItaliA

      2  VENTOLE DI ASPIRAZIONE A CONDOTTO TD-mixvent 800/200

• Montaggio a parete
• 2 velocità
• Sistema facile montaggio (per l'installazione e manutenzione il motore è rimovibile senza togliere i condotti
• Capacità aspirante per ventola 200 MT3/H a velocita1
• Capacità aspirante per ventola 1600 MT3/H a velocita2
• Capacità di evaquazione in uscita per ventola (prevalenza) in distanza 4 MT
• Le ventole possono essere montate in serie o separate in modalita mandata(prima del filtraggio) e aspirata (dopo il filtraggio)
• Volts 230/50hrz Moniofase
• IP44 -Classe B -Termica di protezione-Cuscinetti lubrificati a vita
• Temperatura massima di funzionamento 70 gradi c.
• Le ventole non posseggono interruttore
• Corpo in materiale Plastico
• Diametro innesto tubo 198 mm
• Peso 5 kg
• Prodotto in Spagna

Note:

• All'atto dell'acquisto verra fornita documentazione per l'uso e installazione
• OPZIONALE NON INCLUSO E' possibile aggiungere un ulteriore ventola di aspirazione per aumentare la portata  di aspirazione e l'evaquazione (prevalenza) qualora la lunghezza del tubo fosse eccessiva
• Il sistema non comprende le tubazioni e gomiti o accessori affini
• Il sistema non comprende l'allacciamento elettrico
• Il sistema non comprende accessori per l'allacciamento elettrico
• Il sistema non è dotato di sistema termico di rilevamento temperatura fumi

L'IMMAGINE DELLO SCHEMA ILLUSTRATO E' INDICATIVO E NON COSTITUISCE ALCUNA RILEVANZA TECNICA
